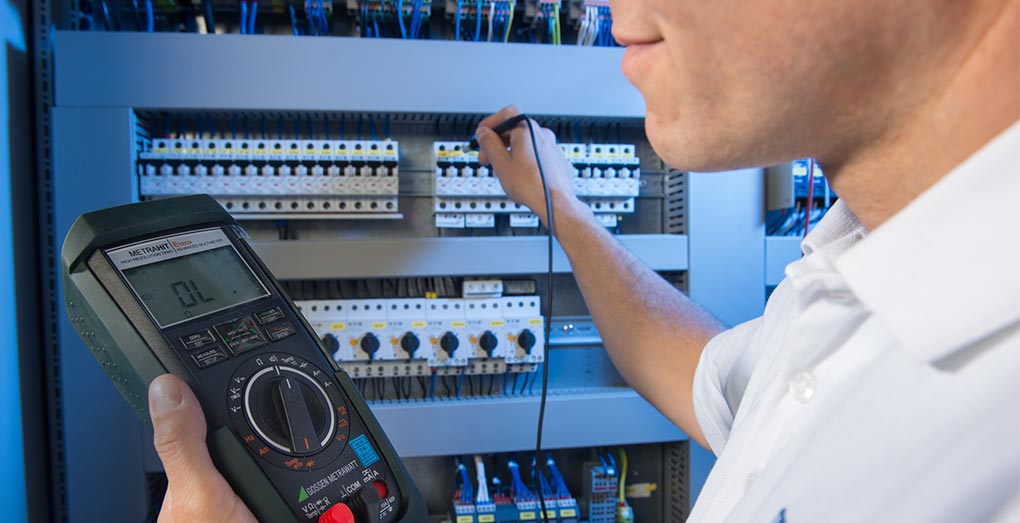

HPS - Ein Arbeiter mit einem Messgerät am Schaltschrank

Referenzen

Krankenhaus | Hamburg, Deutschland

Netzersatzversorgung, Mittelspannungsaggregate, Siemens S7-400H, Siemens TP 1900

Die Netzersatzversorgung für das Krankenhaus wird durch 2 Mittelspannungsaggregate, mit jeweils einer Nennleistung von 2700 kVA, gewährleistet.

Die Ansteuerung der 8 externen Netz- und Kuppelschalter wird über eine Zentralsteuerung realisiert. Die AV Versorgung kann im Notstromfall neben der SV Versorgung ebenfalls die Aggregate eingeleitet werden.
Die Aggregatesteuerungen sowie die Zentralsteuerung sind mit einer redundanten S7-400H ausgestattet, die einen Ausfall der CPU kompensiert.

Zur Darstellung der Anlagenzustände werden die Betriebsrelevanten Daten auf einem Siemens TP 1900 in der Zentralsteuerung und die Aggregate spezifischen Daten werden auf einem Siemens TP1900 der Aggregatesteuerungen angezeigt. Zusätzlich werden ausgewählte Informationen über eine Modbus TCP/IP Schnittstelle an die Netzleittechnik weitergeleitet.



Lieferumfang:

2 x Aggregatesteuerung
1 x Zentralsteuerung

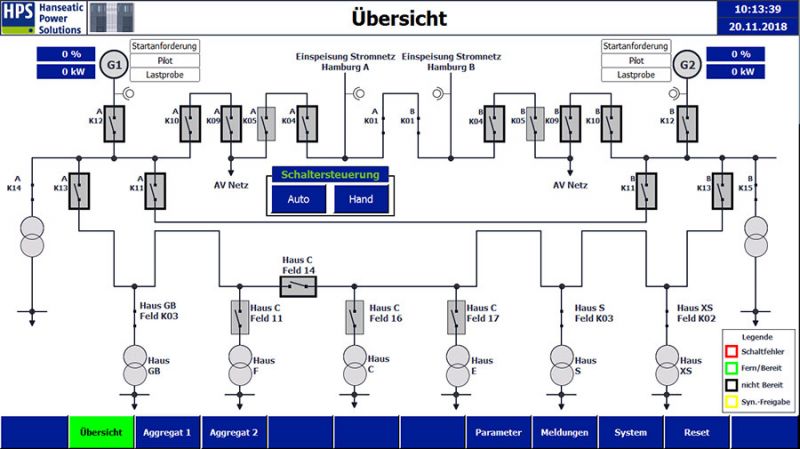

HPS Referenzen - Schaltplan für Krankenhaus in Hamburg

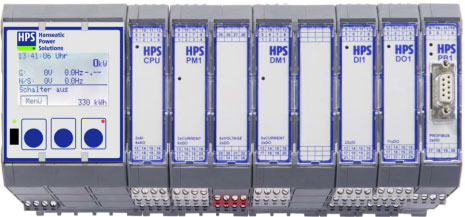

HPS Referenzen - KSS Schalteinheit für Hamburger Krankenhaus

Automobilhersteller | Deutschland

Netzersatzversorgung, Niederspannungsaggregat, Siemens S7-1200, Woodward Easygen

Die Netzersatzversorgung wird mit einem Niederspannungsaggregat, mit einer Nennleistung von 3000kVA, gewährleistet.

Die Ansteuerung der 12 externen Netz- und Kuppelschalter wird über S7-1200 realisiert.

Die Aggregatesteuerung ist zusätzlich mit einer Easygen ausgestattet, die die Aggregatesteuerung sowie den Schutz der Maschine übernimmt.

Zur Darstellung der Anlagenzustände werden auf einem geklebten Blindschaltbild auf der Schaltschranktür angezeigt.



Lieferumfang:

  • 1x Aggregatesteuerung
  • 1x Zentralsteuerung
  • 2x Bedientableau TP1900 in der Aggregatesteuerung
  • 1x Bedientableau TP1900 in der Zentralsteuerung
  • Inbetriebnahme vor Ort

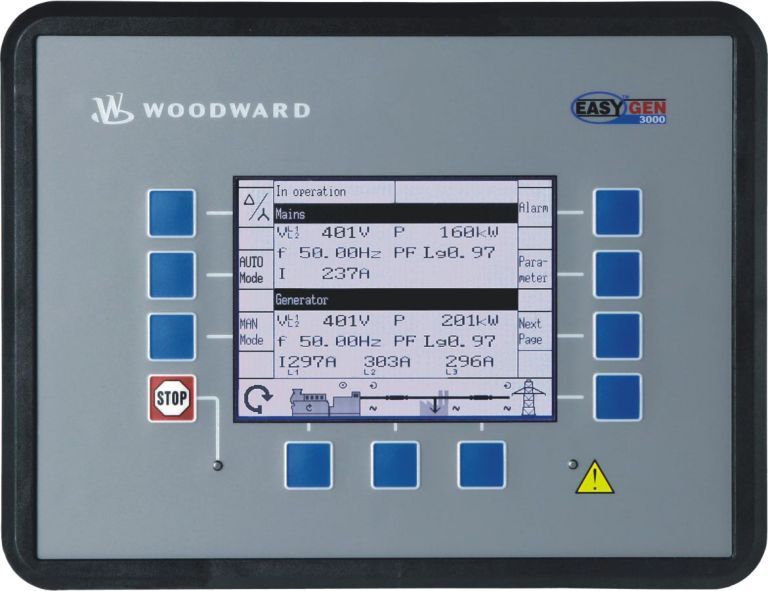

HPS Referenzen -  Woodward Easygen für Daimler Sindelfingen

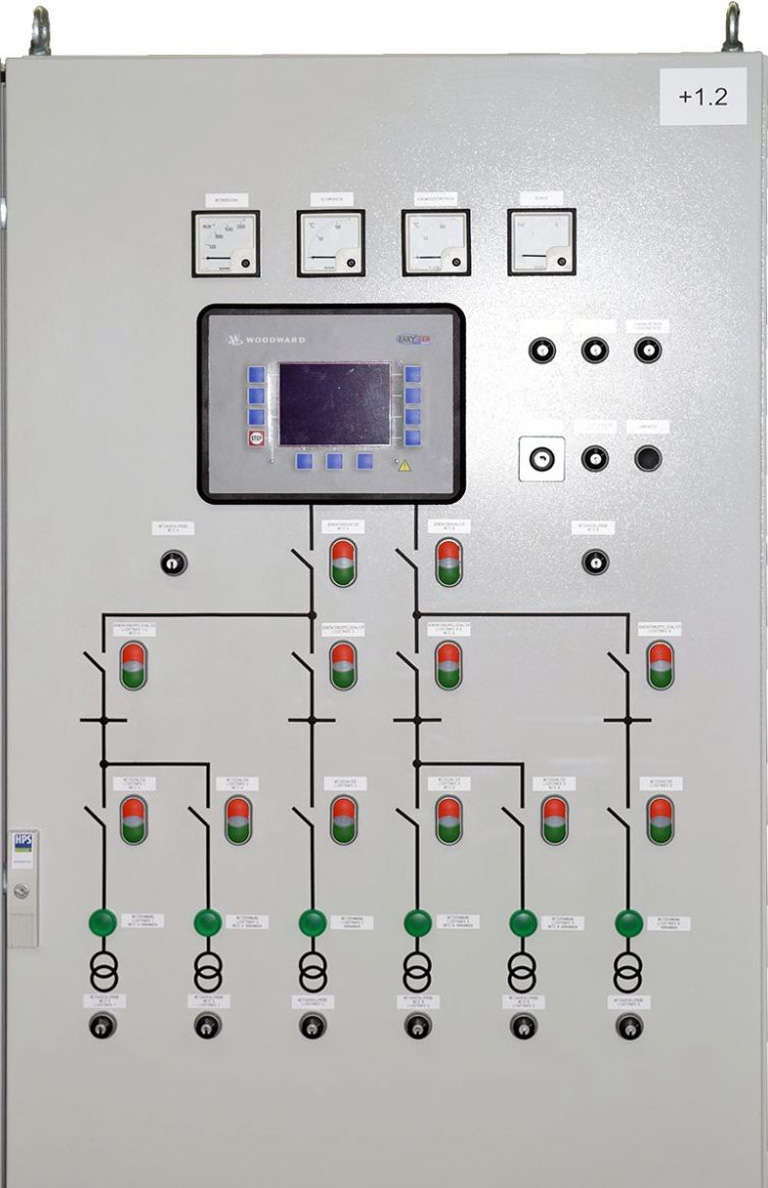

HPS Referenzen -  Aggregat für Daimler Sindelfingen

Bundeswehrkaserne | Deutschland

Netzersatzversorgung, Niederspannungsaggregat, Siemens S7-300, Siemens TP900, HPS KOP2

Die Netzersatzversorgung für die betreffende Bundeswehrkaserne wird durch 2 Niederspannungsaggregate, mit jeweils einer Nennleistung von 1600kVA, gewährleistet.

Die Ansteuerung des externen Netzschalters und der 4 Abgangsschalter wird über eine Zentralsteuerung realisiert.

Die Aggregatesteuerungen sind mit der HPS KAS V2 und die Zentralsteuerung mit einer redundanten S7-300 ausgestattet.

Zur Darstellung der Anlagenzustände werden die Betriebsrelevanten Daten auf einem Siemens TP 900 in der Zentralsteuerung und die Aggregate spezifischen Daten werden auf einem HPS KOP2 der Aggregatesteuerungen angezeigt.



Lieferumfang:

  • 2x Aggregatesteuerung
  • 1x Zentralsteuerung
  • 2x Bedientableau HPS KOP2 in der Aggregatesteuerung
  • 1x Bedientableau TP900 in der Zentralsteuerung
  • Inbetriebnahme

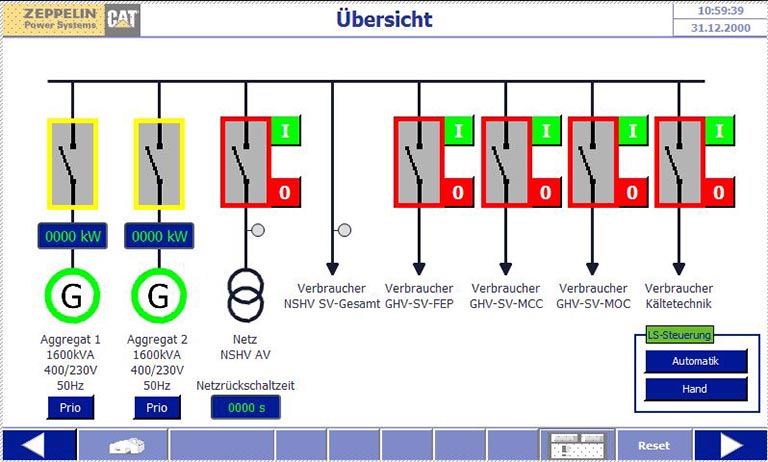

HPS Hansakaserne Rostock Schaltplan Uebersicht

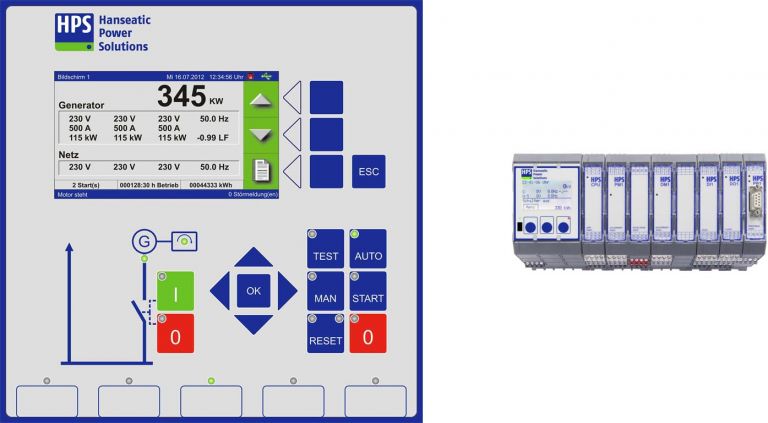

HPS Aggregatesteuerung KOP2 Hansakaserne Rostock

Bankgebäude | München, Deutschland

Netzersatzversorgung, Niederspannungsaggregat, AGC4 Mains, AGC4 Tie, AGC4 Gen, S7 ET200S, TP1900

Die Netzersatzversorgung für das Bankgebäude wird durch 5 Niederspannungsaggregate, mit jeweils einer Nennleistung von 1300 kVA, gewährleistet.

Die Ansteuerung der beiden Netze erfolgt jeweils über eine AGC4 Mains, die Ansteuerung der Kuppelschalter über jeweils eine AGC4 Tie und die Generatorschalter, jeweils über eine AGC4 Gen. Die Abgangsschalter werden über eine S7 ET200S gesteuert.

Zur Darstellung der Anlagenzustände werden die betriebsrelevanten Daten auf einem Siemens TP1900 in der Zentralsteuerung und jeweils auf einem Fernbedientableau in der Leitwarte angezeigt.



Lieferumfang:

  • 5x Aggregatesteuerung
  • 4x Zentralsteuerungen
  • 1x Bedientableau
  • 1x Fernbedientableau
  • Inbetriebnahme vor Ort

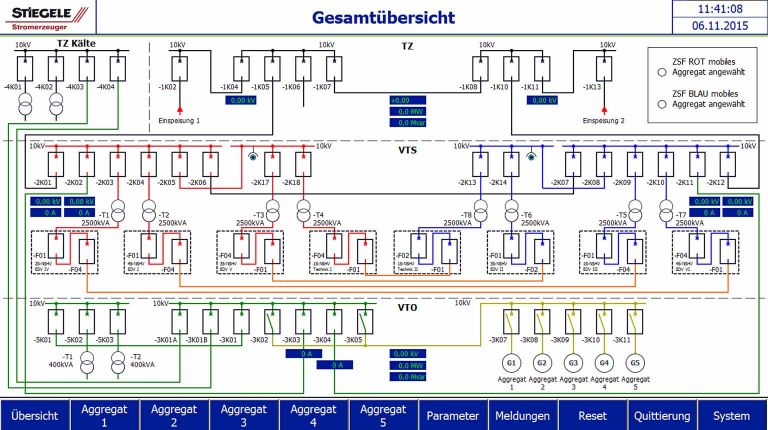

HPS Uebersicht Schaltplan HypoVereinsBank Muenchen

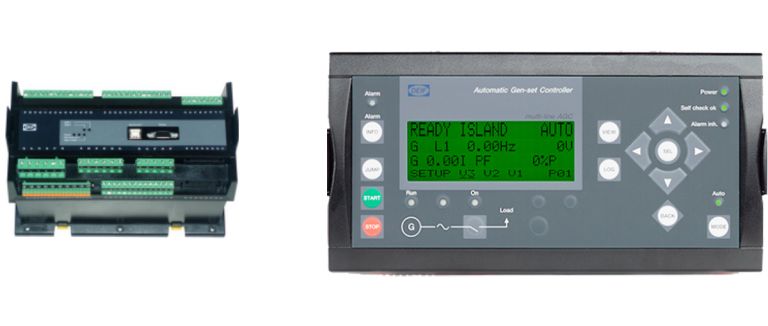

HPS AGC4 Genset Aggregatesteuerung HypoVereinsBank Muenchen

Kompressor-Steuerung | Forschungsschiff »Sonne«

Kompressorsteuerung, Frequenzumrichter, Siemens ET200S, Siemens Simatic TP1000 Control Panel

Download:
Steuerungsbeschreibung

Lieferumfang:

  • 4x Kompressorsteuerung mit je 250KW Frequenzumrichter
  • 1x Zentralsteuerung

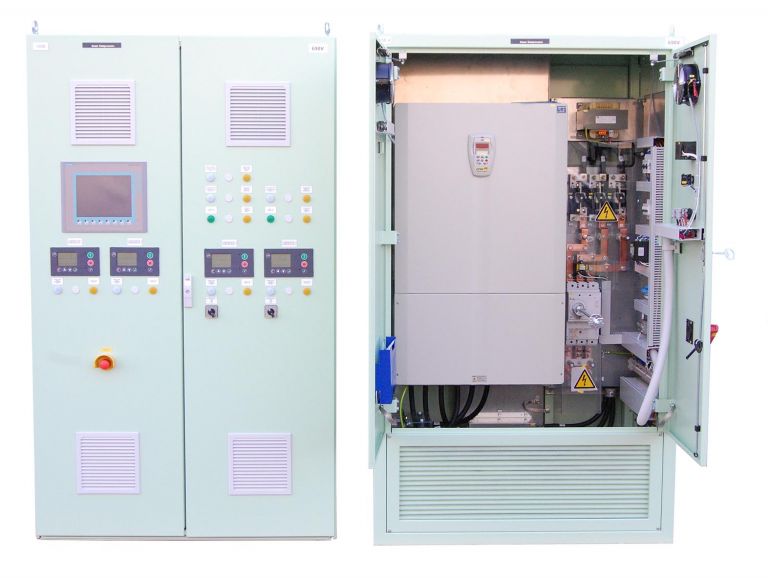

HPS Schaltschränke Forschungsschiff Sonne
HPS Forschungsschiff Sonne
