Steuerungs- und Energieverteilungsanlagen für den Netzersatzbetrieb

Anwendungsfall Vamocon



Einspeisung der Netzersatzanlage über eine 2000 A Energieverteilung

In unserem Anwendungsbeispiel steuern und überwachen wir ein Netzersatzaggregat. Der daraus resultierende Nennstrom liegt bei 1567 A. Um diesen Strom, unter Berücksichtigung der Norm DIN EN 61439-2, für die Verbraucher bereitstellen zu können, nutzen wir das Bauartgeprüfte Vamocon-System von SEDOTEC.



Die Auslegung, Planung und Herstellung der Energieverteilung ist von den technischen Kundenanforderungen abhängig. In unserem Anwendungsbeispiel haben wir unsere Energieverteilung, wie folgt spezifiziert und gefertigt

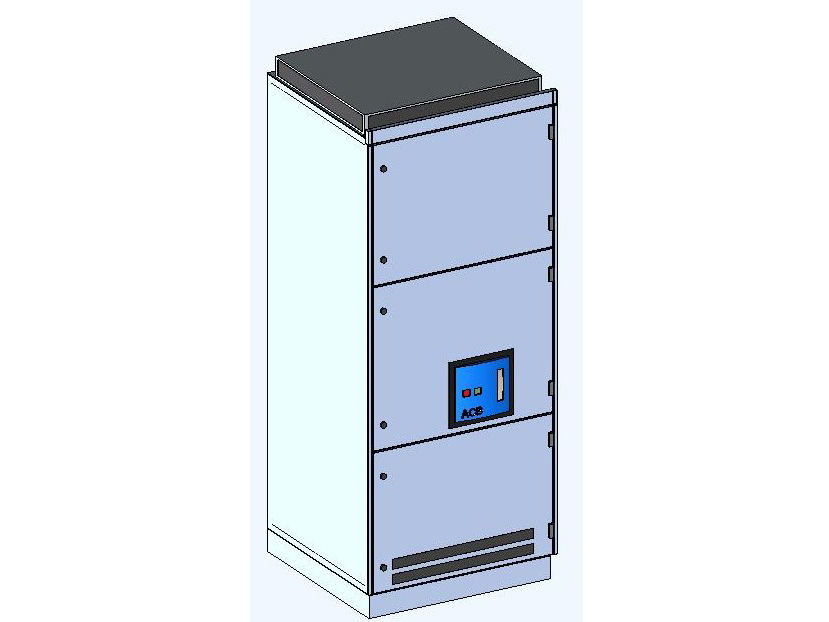

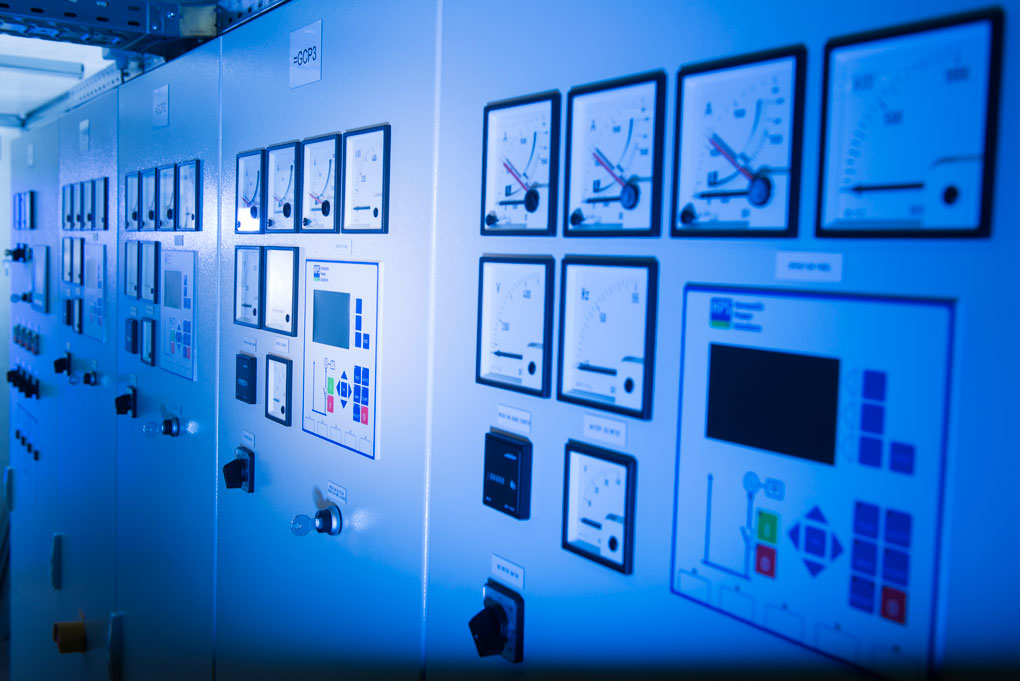

Energieverteilung

  • Schutzart = IP 4x
  • Anschlussrichtung = oben / unten
  • Innere Unterteilung = Form 4b
  • Feldhöhe = 2160 mm
  • Feldbreite = 884 mm (Gesamtbreite)
  • Feldtiefe = 650 mm

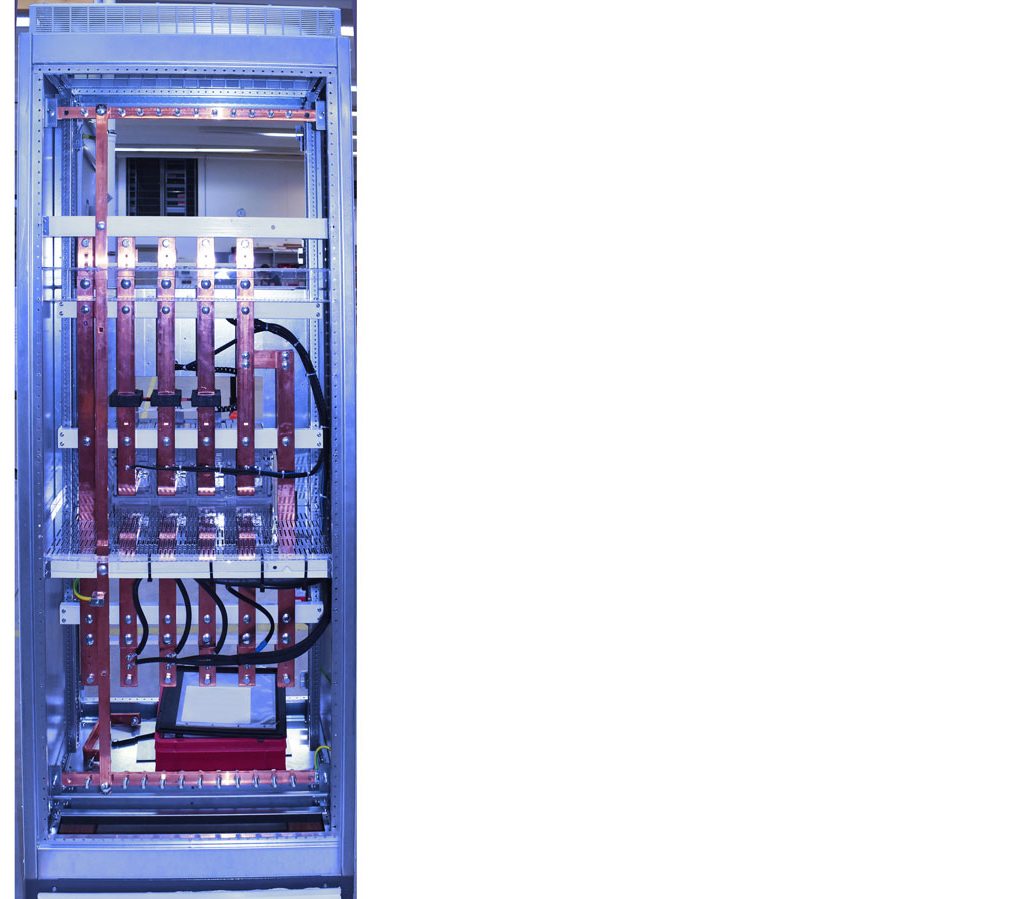

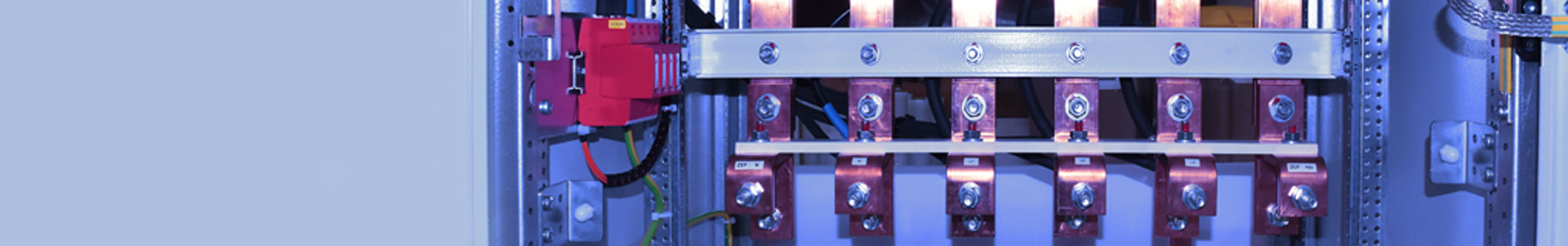

Hauptsammelschiene

  • Nennspannung = 415 VAC
  • Nennfrequenz = 50 Hz
  • Nennstrom = 1567 A
  • Icw = 85 kA (1s)

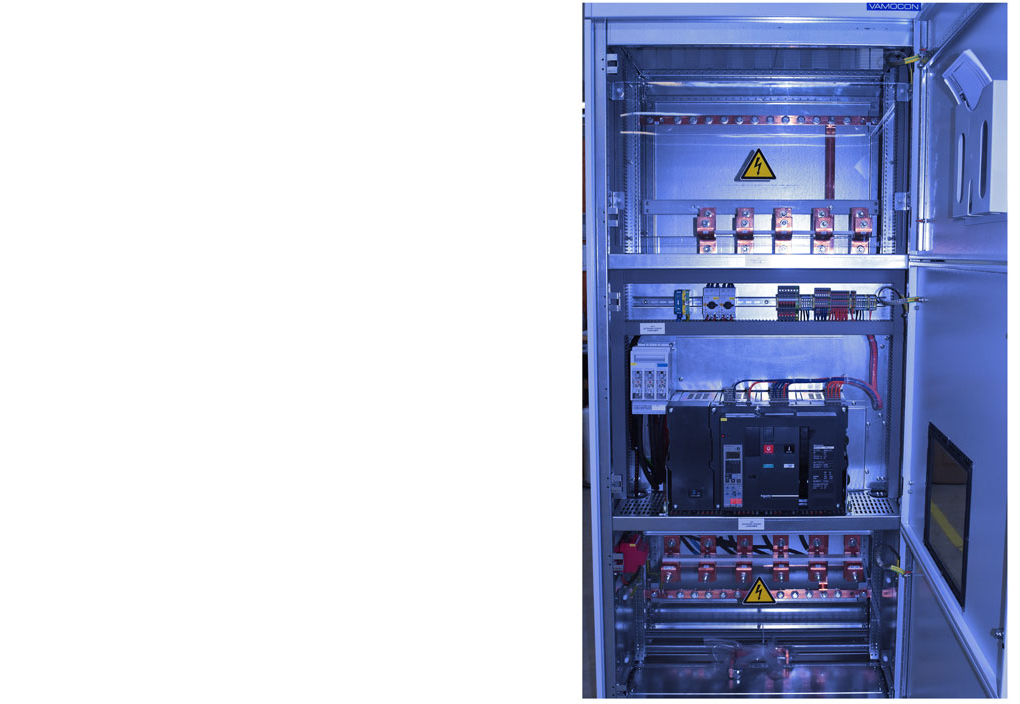

Generatorleistungsschalter

  • Schalterart = Leistungsschalter
  • Pole = 4-polig
  • Bemessungsstrom = 2000 A
  • Bemessungsbetriebsstrom = 1567 A (inkl. Derating)
  • Bemessungsausschaltvermögen = 100 kA
  • Bauart = Festeinbau
  • Motorantrieb = 24 VDC
  • Einschaltauslöser = 24 VDC
  • Spannungsauslöser = Unterspannungsauslöser 24 VDC / Arbeitsstromauslöser 24 VDC
  • Auslöseeinheit = Micrologic 5.0E



Über unsere Aggregatesteuerung KAS können wir die Schutzwerte (Überstrom / Kurzschluss), gemäß der Selektivitätsberechnung, optimal an die örtlichen Gegebenheiten anpassen.

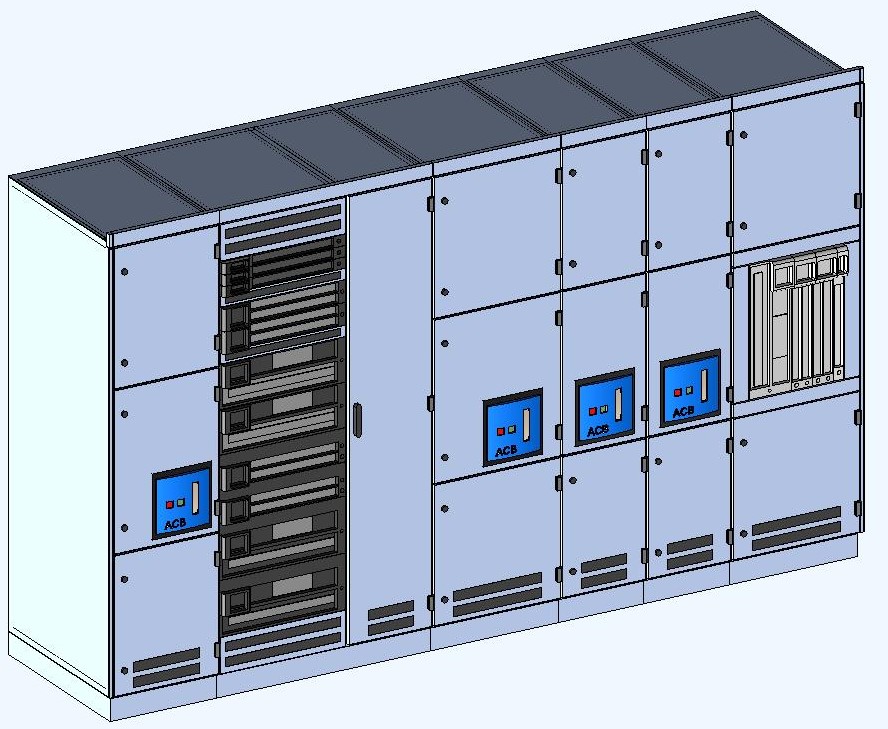

Mit dem Vamocon-System können wir unterschiedliche Applikationen planen und herstellen.





Sollten Sie zu diesem Anwendungsbeispiel oder auch zu anderen Konzepten Fragen haben, steht Ihnen unser technischer Vertrieb gerne zur Verfügung.
