HPS Automatisierungslösungen
Individuelle Automatisierungslösungen für jeden Anwendungsfall
„Powerful Solutions“ in der Steuerungstechnik benötigen auch eine „Powerful Solution“ in der Automatisierungstechnik.
Wir als Siemens Solution Partner setzen dabei vorwiegend auf die Leistungsfähigkeit der Siemens S7 Baureihe.
Ob Kleinsteuerungen mit der Siemens Logo! oder S7-1200, mittlere Steuerungen mit S7-300/ 1500 oder redundante und hochverfügbare Systeme wie die S7-1500 R/H und S7-400H, wir programmieren alle Siemens S7 Baureihen.
Dazu gehört natürlich auch eine klare Lösung für HMI und SCADA Systeme. Dabei setzen wir auf die Comfort Panel Reihe und bei Rechner-/ Panel PC Systemen auf WinCC der Fa. Siemens.
Des Weiteren bieten wir Retrofitlösungen für die abgekündigte Siemens S5 Steuerung an.
Auch alle anderen SPS-Systeme auf Basis der IEC 61131-3 können wir nach Ihren Wünschen programmieren.

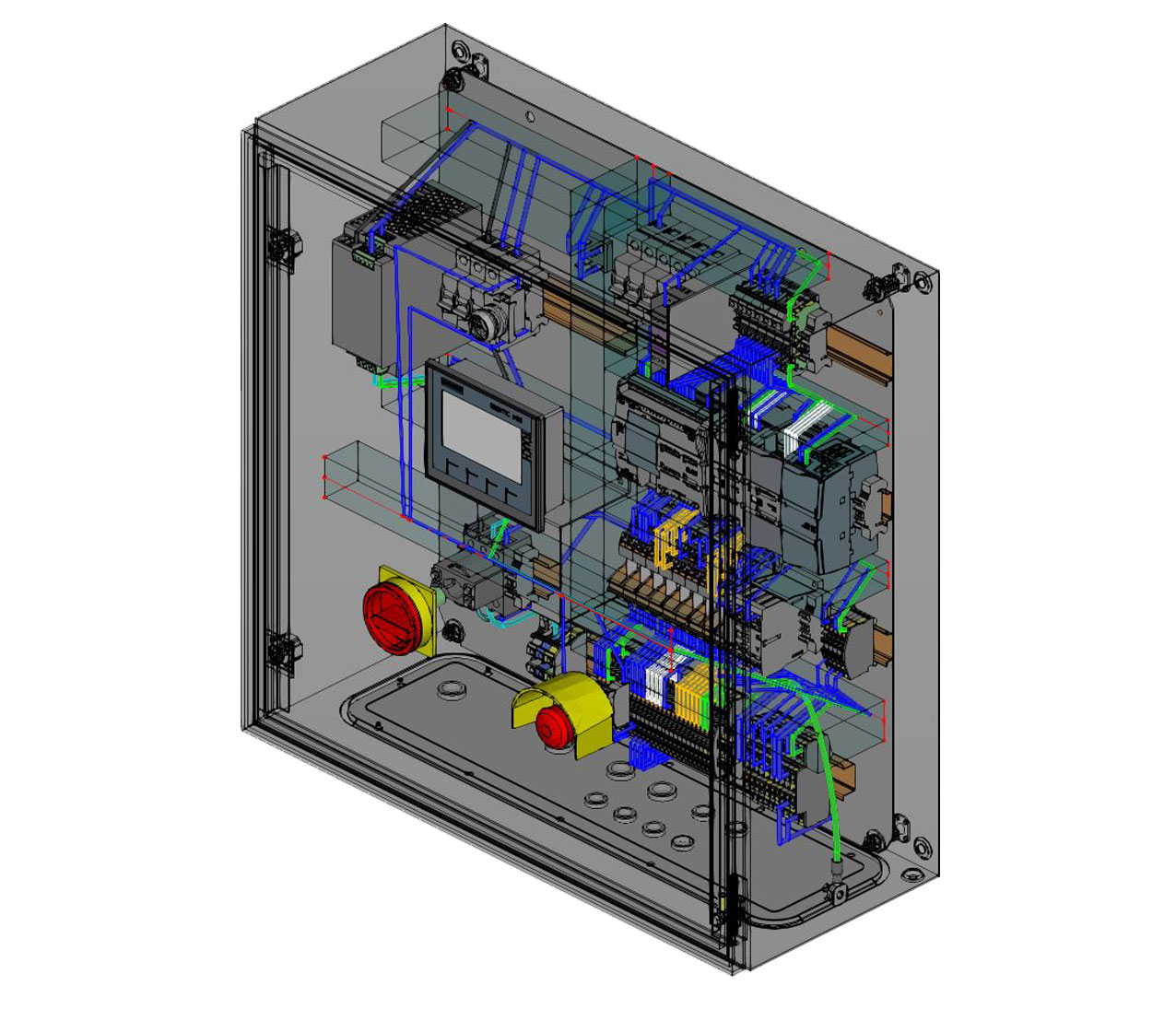

Kleinsteuerung mit S7-1200
In diesem Anwendungsbeispiel wird ein Dieselkompressor gesteuert und überwacht. Dabei werden über digitale und analoge Ein-/ Ausgänge der Dieselmotor mit dem direkt angeflanschten Kompressor je nach Betriebsdruck gestartet oder gestoppt und die Betriebswerte ständig auf entsprechende Grenzwerte hin überwacht. Über das HMI wird der Betriebszustand des Dieselkompressors mit den Betriebswerten angezeigt. Weitere Anzeigen ermöglichen es Parameter an die Bedingungen vor Ort anzupassen. Optional ist es möglich die Steuerung über eine Kommunikation mit einer übergeordneten Leittechnik kommunizieren zu lassen.

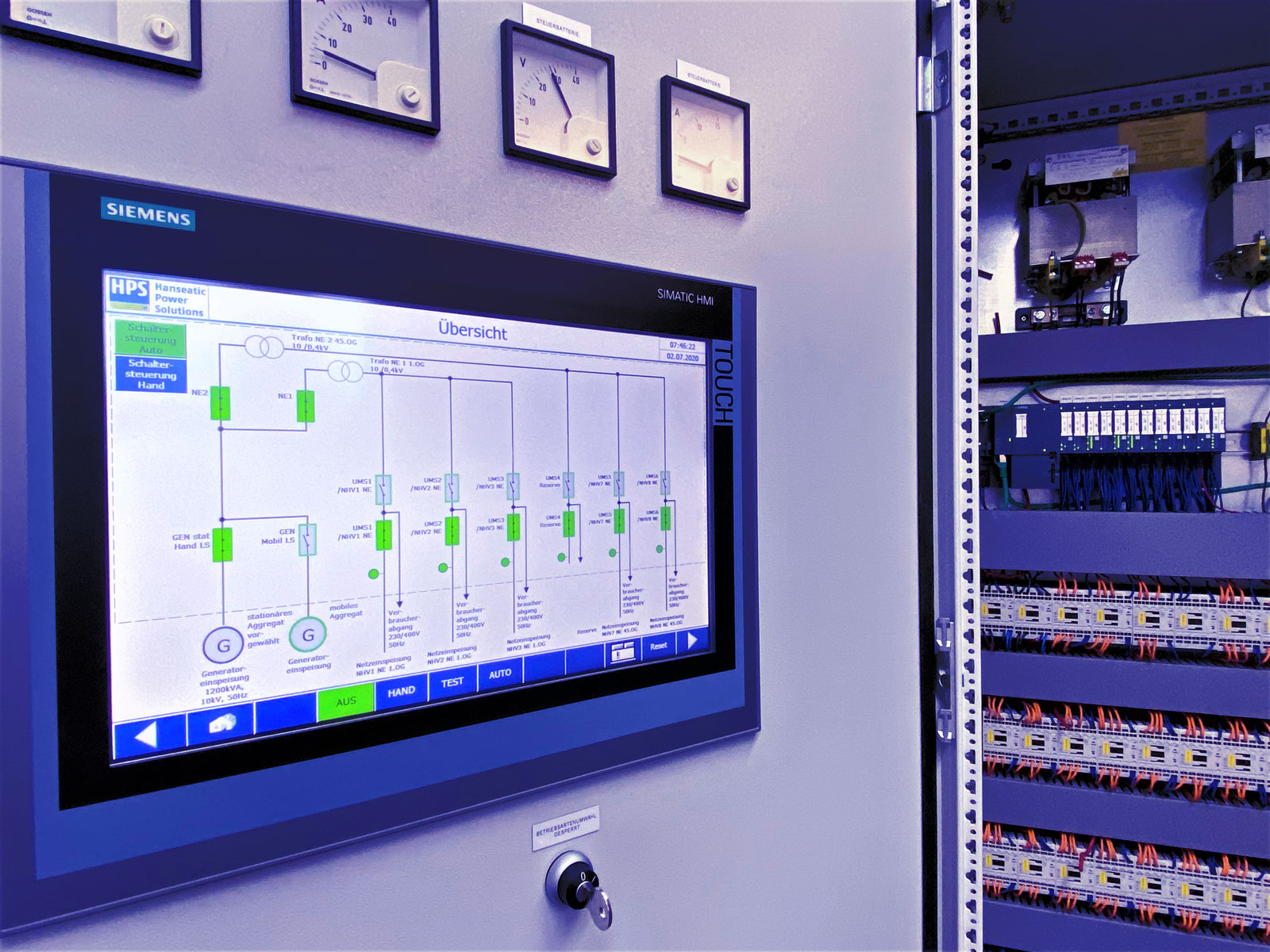

Anwendungsbeispiel mit Steuerung mit S7-1500/ET200SP
In diesem Anwendungsbeispiel wird eine Netzersatzsteuerung auf Basis einer ET200SP mit einer CPU1510 und einem TP1500 Comfort Panel beschrieben. Dabei wird ein Dieselaggregat mit Generator, sowie die Leistungsschalter der Niederspannungsverteilung des Gebäudes gesteuert und überwacht. Unter anderem wird über eine Profinetkopplung das Schutzgerät und auch die CAN-Bus Kopplung des Aggregates ausgelesen. Auf dem HMI wird eine elektrische Netzübersicht mit dem Generator und den Schaltern, sowie die eingelesenen Betriebswerte und Betriebs- und Störmeldungen angezeigt. Auch hier ist es möglich Parameter der Steuerung über das HMI zu verändern. Dabei gibt es verschiedene Benutzer und Benutzergruppen, die verschieden Rechte haben, um z.B. nur durch den Hersteller zu verändernde Parameter freizuschalten.

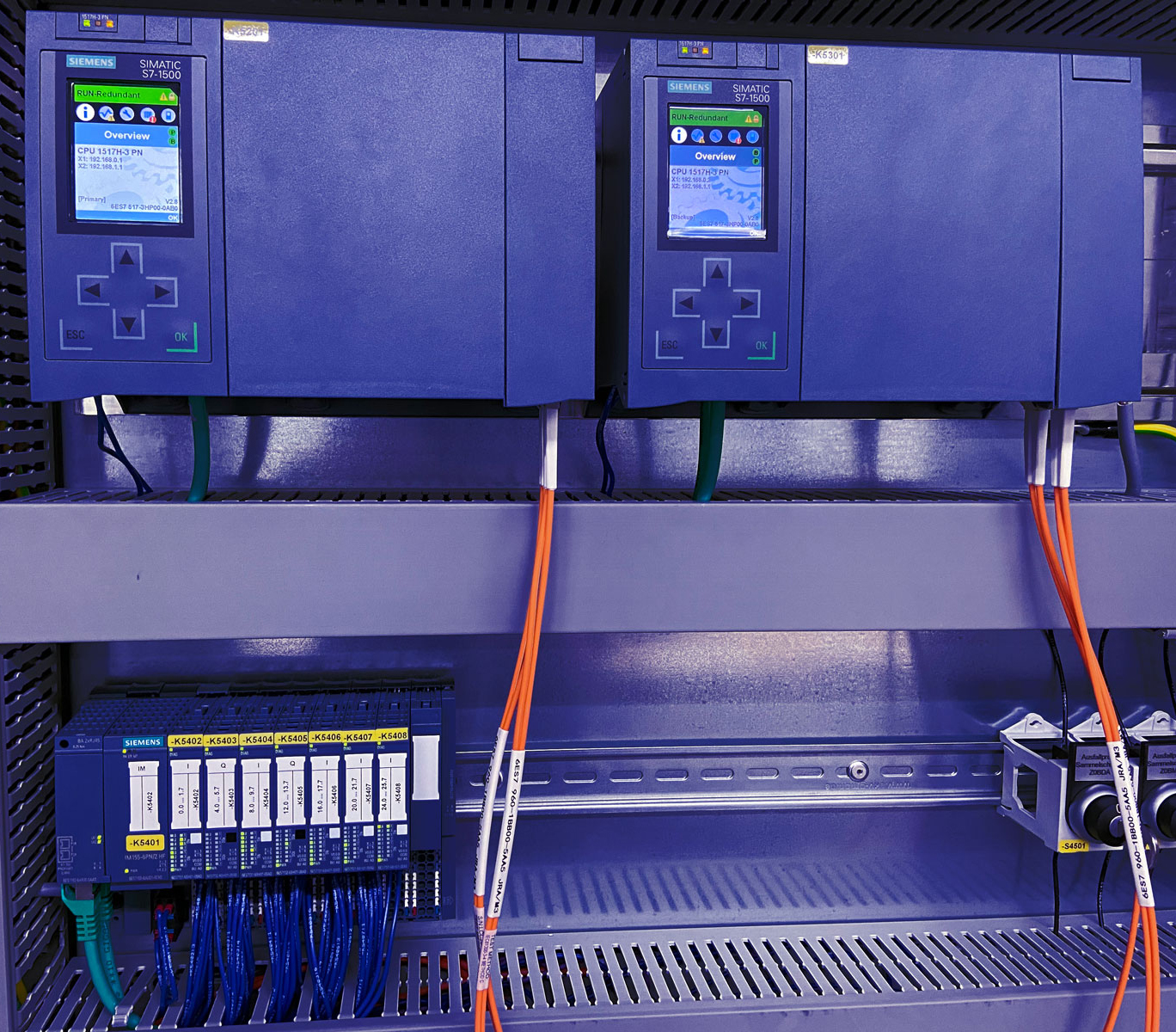

Anwendungsbeispiel mit S7-1500R/ H
In diesem Anwendungsbeispiel mit den hochverfügbaren CPUs 1517-3PN wird eine Zentralsteuerung zum Betrieb von 5 Aggregaten beschrieben. Hier hat der Kunde eine hochverfügbare Zentralsteuerung ausgeschrieben, die 5 Aggregate, die wiederum mit hochverfügbaren Aggregatesteuerungen ausgerüstet sind, steuert und überwacht. Der ideale Einsatzfall der hochverfügbaren S7-1500 Steuerung.
Von der Steuerung werden diverse Leistungsschalter des Gebäudes gesteuert und überwacht, so dass bei einem Netzausfall innerhalb der geforderten 15 Sekunden die komplette Versorgung wiederhergestellt ist.
Des Weiteren werden die Betriebswerte und Meldungen über ein redundantes Bussystem aus den Aggregatesteuerungen ausgelesen. Ebenso werden über Modbus TCPIP die Leistungsschalterschutzgeräte und weitere Energiemessgeräte ausgelesen und auf einem SCADA System angezeigt. Die eingelesenen Werte und Zustände werden zusätzlich an die Gebäudeleittechnik über Modbus TCP/IP Bus übertragen.
In unserem nächsten Beitrag werden wir Ihnen Beispiele der Lohnfertigung liefern.
Fortsetzung folgt …
