Digitaler Zwilling in Projektierung und Fertigung

Kurzüberblick

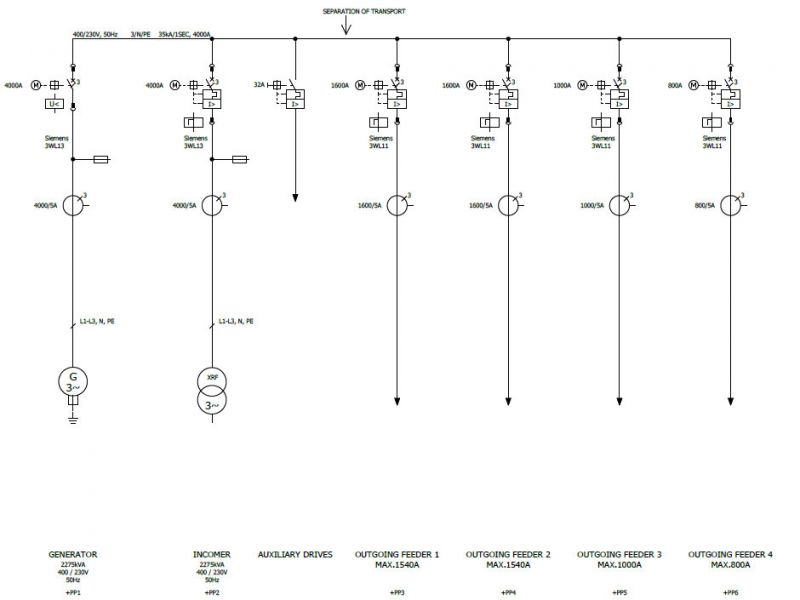

Die Anforderung des Kunden definierte eine Netzersatzschaltanlage mit einer Netzeinspeisung von 4000A, eine Generatoreinspeisung von 4000A und 4 Leistungsabgängen zwischen 800A und 1600A. Die Ansteuerung und Überwachung erfolgt dabei über unsere KAS-Steuerung.

Vorteile der Erstellung über Rittal Powerengineering und EPLAN Pro Panel

Um dem Kunden ein an seine Anforderung angepasstes Leistungsteil zu liefern, haben wir uns für das Rittal System entschieden und nutzten dazu Rittal power engineering. In Verbindung mit EPLAN Pro Panel haben wir zuerst einen digitalen Zwilling erstellt. Damit wurde dem Kunden vorab die Möglichkeit gegeben, sich die fertige Schaltanlage in 3D anzusehen.

Bei der Konstruktion erhalten wir dabei sehr genaue Stücklisten, so dass die Materialbeschaffung vereinfacht wird und genau die benötigten Teile bestellt werden. Die 3D Ansicht hilft dabei auch den Mitarbeitern in der Werkstatt, die Anlage entsprechend zu fertigen.

Über das Copper Modul von EPLAN werden alle zu fertigenden Kupferschienen vorab genau geplant. Somit ist der Zusammenbau des Leistungsteils sehr effizient, die Verschnittverluste sind gering und lassen uns den Kupferabfall minimieren.

Auch komplexere Applikationen können zuerst über einen digitalen Zwilling realisiert werden. Bereits während der Angebotsphase sollte man die verschiedenen Lösungsansätze technisch und kaufmännisch vergleichen.

Sollten Sie zu diesem Anwendungsbeispiel oder auch zu anderen Konzepten Fragen haben, steht Ihnen unser technischer Vertrieb gern zur Verfügung.
