Industrie 4.0 im Schaltanlagenbau: Potenziale der Digitalisierung im Schaltanlagenbau nutzen
Die Hanseatic Power Solutions GmbH plant und fertigt unterschiedliche Produkte im Bereich Schalt- und Steuerungsanlagenbau
- Steuerungsanlagen (z.B. Verfahrenstechnik)
- Niederspannungsschaltanlagen (bis zu 5000 A Nennstrom)
- Mittelspannungsschaltanlagen (bis zu 24 kV)
- Steuerungsanlagen für Energieerzeugungsanlagen (z.B. Turbinen, BHKW, Notstromanlagen)
Auch Dienstleistungen gehören zu unserem Portfolio
- Lohnfertigung
- Dienstleistungen im Bereich
- EPLAN Electric P8
- EPLAN Pro Panel
- EPLAN Cogineer
Automatisierungslösungen im Bereich
- Siemens S7
- Allen Bradley
Durch unsere unterschiedlichen Produkte und den individuellen Kundenbedürfnissen sind ca. 85 % unserer Aufträge Einzelanfertigungen.
Im Rahmen unseres Qualitätsmanagements (ISO 9001) haben wir uns als Ziel gesetzt auch im Bereich der Einzelanfertigung auf ein Baukastensystem zurückgreifen zu können.
Mit unserem Produkt Netzersatzschaltanlage steuern und überwachen wir Netzersatzaggregate mit einer Leistungsgröße von 50 kW bis zu 8.000 kW.
In diesem großen Leistungsspektrum setzen unsere Kunden unterschiedliche Motoren, Generatoren, Schutz- und auch Regelungssysteme ein.
Um bei einer so großen Variantenvielfalt eine automatische Schaltplan Generierung einführen zu können, haben wir das Produkt in seine einzelnen Bestandteile zerlegt.

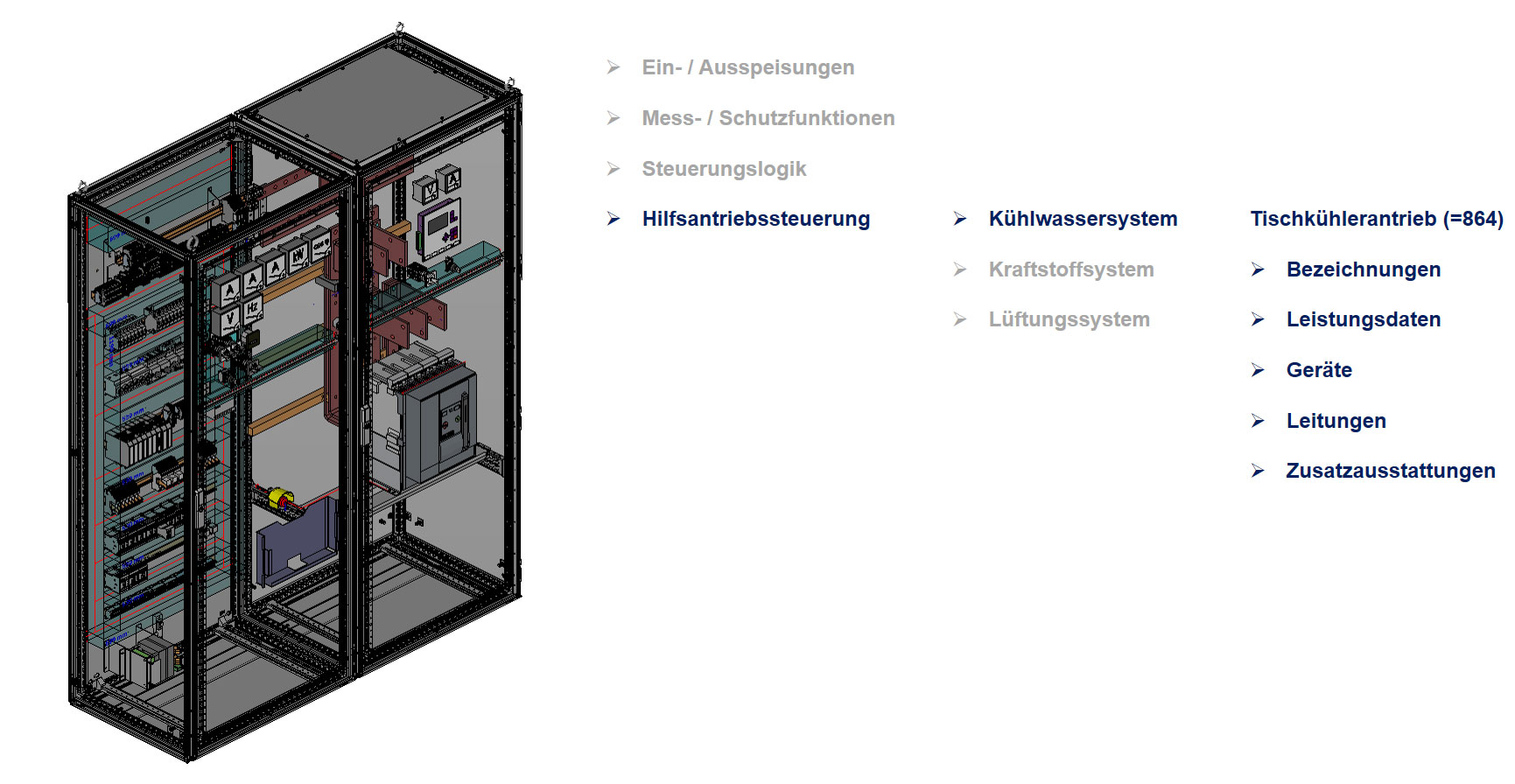

Unsere Netzersatzschaltanlage besteht immer aus „Ein- / Ausspeisungen“, „Mess- / Schutzfunktionen“, einer „Steuerungslogik“, sowie „Hilfsantriebesteuerungen“.
Im Bereich der „Hilfsantriebesteuerung“ befindet sich unsere Funktion „=864“ der „Tischkühlerantrieb“. Diese Funktion haben wir in eine Makrovorlage umgewandelt. Die Makrovorlage kann unterschiedliche Varianten und auch Eigenschaften besitzen.
- Leistungsdaten
- Geräte (in Bezug auf die Nennleistung)
- Leitungen
- Zusatzausstattungen
- Abgang
- Direktstarten (DOL)
- Überwachung Motorschutzschalter
- Überwachung Reparaturschalter
- Überwachung Thermokontaktschalter
Bei der dargestellten Vollausstattung unserer Funktion =864, dem „Tischkühlerantrieb“, haben wir viele Produktionsrelevante Informationen hinterlegt.
Zum Beispiel muss bei einer Leistungserhöhung (1,85 kW -> 5 kW) der Motorschutzschalter, das Leistungsschütz, die interne Verdrahtung, sowie die dazugehörige Klemmenleiste angepasst werden.
Zur einfachen und schnellen Verwendung der vielen unterschiedlichen Ausprägungen haben wir uns für das EPLAN Cogineer Modul entschieden. In unserem nächsten LinkedIn Beitrag zeigen wir Ihnen wie man über eine einfache Fragestellung ein Funktionsschaltplan erstellen kann.
Fortsetzung folgt …
